WinCT Viscosity, WinCT Viscosity,
цена: 0 руб
Артикул: CT Viscosity
  • Программное обеспечение для работы с вискозиметром SV

Основные функции

Это программное обеспечение позволяет выводить на дисплей персонального
компьютера результаты измерений вязкости в реальном времени, а также легко
преобразовывать данные для последующего хранения и анализа. CD-ROM, содержащий
программу WinCT-Viscosity, является стандартным аксессуаром вискозиметра серии
SV.

Программное обеспечение WinCT-Viscosity включает в себя 3 функциональные
программы:
-RsVisco: программа для построения графиков результатов измерения
и прогресса измерений вязкости.
-RsCom: программа передачи/получения
данных.
-ReKey: программа преобразования данных.

RsVisco

  1. Строит в реальном времени графики данных, полученных с вискозиметра через
    RS-232C. График позволяет мониторировать прогресс изменения вязкости во время
    измерений. Одновременно можно вывести на дисплей и температурные данные, а
    графики температуры и вязкости могут выводиться на дисплей в реальном времени.
  2. Можно выбрать один из трех типов графиков:
    • Вязкость (ось Y) – Время (ось X)
    • Вязкость/Температура (ось Y) – Температура (ось X)
    • Вязкость (ось Y) – Температура (ось X)
  3. При многократных измерениях возможно наложение графиков друг на друга
    (используется 10 цветов).
  4. Результаты измерений можно сохранить в файле формата CSV.
  5. Графики можно распечатать через ПК с помощью принтера.

RsCom

Передает и получает данные с ПК через RS-232C. Это программа позволяет
управлять вискозиметром серий SV и SV-A.

  1. Записанные данные можно сохранить в текстовом файле.
  2. Полученные с вискозиметра данные можно распечатать на принтере через ПК.
  3. Возможна одновременная связь с несколькими вискозиметрами, подключенными
    через порт ПК (мультипроцессорная обработка).

RsKey

  1. Данные, полученные с вискозиметра серий SV и SV-A, могут импортироваться в
    программы общего назначения (Microsoft Excel, etc.) через RS-232C.
  2. Данные, полученные с вискозиметра серий SV и SV-A, могут автоматически
    вводиться в прикладные программы, как если бы они вводились с клавиатуры.
    Передает данные в программу обработки таблиц (Excel), обработки текстов (Word,
    memo pad) и другие прикладные программы.

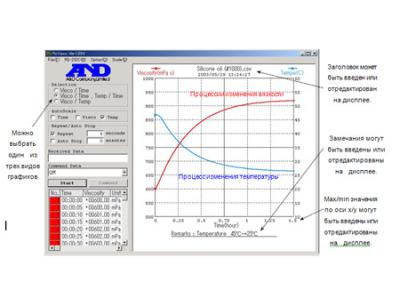

Пример дисплея для программы RsVisco

RsVisco – это программа, предназначенная для чтения результатов измерения
(CSV файл) и построения графиков измерения вязкости в реальном времени, как
показано на диаграммах ниже. Диаграммы 15 и 16 показывают графики изменения
вязкости силиконового масла (ньютоновская среда), измеренного при комнатной
температуре при охлаждении масла с 45℃ до 25℃. График на Диаграмме 15 показывает
продолжительность измерений (ось x) и вязкость (слева) и температуру (справа)
(ось y). На Диаграмме 16 те же данные представлены следующим образом:
температура по оси x, вязкость – по оси y. На графиках хорошо видна линейность
корреляции между изменением вязкости и изменением температуры.

Измерение образца при постоянной температуре

Вязкость (Результат измерения) Числовые значения в таблице
"Вязкость в начале измерений – Вязкость в
конце измерений"
Ед. измерения мПа·с (милиПаскаль сеунда)
1 мПа·с = 1 сП (Сентипуаз), 1 Па·с (Паскаль
секунда) = 10 П (Пуаз)
Температура образца Средняя температура образца во время измерений

При использовании SV-10:

КлассНаименование образцаВязкость (Измеренное значение) [мПа·с]Темп. образца [°C]Комментарии
1 Химический продукт Вода (очищенная вода) 0.92 23.6 Нет значительного изменения во времени.
2 Химический продукт Метиловый спирт 0.42 24.5 Нет значительного изменения во времени.
3 Химический продукт Этиловый спирт 0.91 24.5 Нет значительного изменения во времени.
4 Хозяйственный продукт Крахмальный клей 6320 25.2 Нет значительного изменения во времени.
5 Хозяйственный продукт Крахмал для стирки 370 – 346 23.3 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 30 минут
6 Хозяйственный продукт Моющее средство  для кухни 164 23.7 Нет значительного изменения во времени.
7 Хозяйственный продукт Раствор для очистки контактных линз 5.57 23.3 Нет значительного изменения во времени.
8 Хозяйственный продукт Шампунь с кондиционером 705 – 677 25.1 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 6 минут
9 Хозяйственный продукт Мастика для пола 4.91 23.6 Нет значительного изменения во времени.
10 Косметический продукт Лосьон для кожи 1.18 23.6 Нет значительного изменения во времени.
11 Косметический продукт Молочко для кожи 43.6 23.4 Нет значительного изменения во времени.
12 Косметический продукт Крем для кожи 1410 24.2 Нет значительного изменения во времени.
13 Косметический продукт Лак для ногтей 437 – 448 21.6 Увеличивается с течением времени, затем
стабилизируется.
Время стабилизации: 1 минута
14 Продукт питания Холодный напиток
(желеобразный)
106 – 116 23.0 Увеличивается с течением времени, затем
стабилизируется.
Время стабилизации: 12 минут
15 Продукт питания Томатный сок 18.7 – 21.0 22.7 Увеличивается с течением времени.
16 Продукт питания Шоколадный сироп 987 – 1150 23.7 Увеличивается с течением времени.
17 Продукт питания Молоко 2.27 20.7 Нет значительного изменения во времени.
18 Продукт питания Заменитель молока 85.0 – 83.7 23.0 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 6 минут
19 Продукт питания Сгущенное молоко 1540 – 1470 23.3 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 9 минут
20 Продукт питания Горчица 428 – 679 23.3 Увеличивается с течением времени.
21 Продукт питания Кетчуп 1660 – 2030 23.3 Увеличивается с течением времени.
22 Продукт питания Майонез 2570 – 3030 23.7 Увеличивается с течением времени.
23 Продукт питания Соевый соус 4.76 23.5 Нет значительного изменения во времени.
24 Продукт питания Вустерский соус 167 23.2 Нет значительного изменения во времени.
25 Продукт питания Масло для салата 54.5 24.2 Нет значительного изменения во времени.
26 Покрытие Покрытие из синтетической смолы
(Лак на водной  основе)
188 22.7 Нет значительного изменения во времени.
27 Покрытие Покрытие из синтетической смолы
  (На водной основе,
черное)
1300 – 1090 23.3 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 30 минут
28 Покрытие Покрытие из синтетической смолы
  (На водной основе,
прозрачное)
70.1 – 59.1 23.2 Уменьшается с течением времени.
29 Покрытие Черная типографская краска 16.6 – 15.8 23.3 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 5 минут
30 Покрытие Черная типографская краска (Водный раствор,
концентрация             10%)
1.14 23.2 Нет значительного изменения во времени.
31 Покрытие Красная типографская краска 184 – 161 23.2 Уменьшается с течением времени, затем стабилизируется.
Время
стабилизации: 20 минут
32 Прочее Материал для альгинатных оттисков 899 – 12000 21.2 Застывает прибл. через 5 минут после смешивания с
водой.
33 Прочее Штукатурка  11.6 – 12000 24.0 Время затвердевания зависит от пропорции смешивания с водой.

(Диаграмма 31)
34 Прочее Раствор А для полировки полупроводников 3.57 24.0 Нет значительного изменения во времени.
35 Прочее Раствор В для полировки полупроводников 1.69 24.0 Нет значительного изменения во времени.
36 Прочее Раствор С для полировки полупроводников 1.06 24.0 Нет значительного изменения во
времени.

При использовании SV-100:

КлассНаименование образцаВязкость (Измеренное значение) [мПа·с]Темп. образца [°C]Комментарии
37 Покрытие Краска на масляной основе 17.6 – 17.4 20.1 Нет значительного изменения во времени.
38 Промышленный продукт Силиконовый адгезив A    (Для использования смешивается с
B)
4.33 – 6.65 24.2 Увеличивается с течением времени, затем
стабилизируется.
Время стабилизации: 15 минут
39 Промышленный продукт Силиконовый адгезив В    (Для использования смешивается с
А)
2.1 23.6 Нет значительного изменения во времени.
40 Промышленный продукт Крахмальный клей 6320 25.2 Нет значительного изменения во времени.
